태양광 인버터 계통 과전압 에러(OV) 완벽 가이드: 원인 분석부터 한전 변압기 탭 조정 실무까지

태양광 발전 시스템의 핵심인 인버터는 계통(Grid)의 상태를 실시간으로 감시하며 민감하게 반응합니다. 특히, 맑은 날 낮 시간대와 같이 발전량이 최대로 치솟을 때 인버터 디스플레이에 'Over Voltage(과전압)', 'OV', 또는 '계통전압 이상' 에러 코드가 뜨며 발전이 정지되는 현상은 많은 발전사업자와 전기안전관리자들을 괴롭히는 고질적인 문제 중 하나입니다. 본 가이드에서는 단순한 에러 리셋을 넘어, 인버터 과전압 에러의 공학적 메커니즘을 규명하고, 발전소 내부 인프라 점검 방법, 그리고 최종적인 해결책으로 활용되는 한전 변압기 탭 조정의 실무적 절차까지 다룹니다.

1. 서론: 태양광 발전 수익의 적, 인버터 과전압 에러의 심각성

인버터의 과전압 보호 동작은 전력기기와 계통의 안전을 위한 필수적인 기능이지만, 발전사업자 입장에서는 치명적인 경제적 손실을 야기합니다. 이 현상을 단순히 일시적인 오작동으로 치부해서는 안 되는 이유가 여기에 있습니다.

1.1. 발전 정지로 인한 직접적인 경제적 손실

과전압 에러는 통상적으로 일사량이 가장 좋은 오전 11시부터 오후 3시 사이에 집중적으로 발생합니다. 이 시간대는 하루 전체 발전량의 대부분을 차지하는 골든타임입니다. 인버터가 과전압을 감지하고 멈춰 있는 시간 동안 생산되지 못한 전력은 고스란히 SMP(계통한계가격) 및 REC(신재생에너지 공급인증서) 수익의 상실로 이어집니다. 에러 발생 빈도가 잦아질수록 연간 누적 손실액은 기하급수적으로 늘어납니다.

1.2. 인버터 내부 부품 스트레스 및 수명 단축

잦은 과전압 상태 노출과 보호 동작(Trip)의 반복은 인버터 내부의 파워 세미컨덕터(IGBT 등), 커패시터, 릴레이 등 핵심 소자에 물리적, 열적 스트레스를 가합니다. 이는 절연 저하를 유발하여 인버터의 기대 수명을 단축시키고, 보증기간 이내라 할지라도 잦은 고장의 원인이 되어 유지보수 비용(OPEX)을 증가시키는 요인이 됩니다.

2. 인버터 계통 과전압(Over Voltage) 발생의 엔지니어링적 메커니즘

문제를 해결하기 위해서는 왜 계통 전압이 상승하는지에 대한 공학적 이해가 선행되어야 합니다. 태양광 인버터는 단순히 전기를 내보내는 것이 아니라, 계통 전압보다 약간 더 높은 전압을 형성하여 전력을 밀어내는 원리로 작동합니다.

설명하자면 물이 수위가 높은 곳에서 낮은 곳으로 흐르듯이, 전기 또한 전위가 높은 곳에서 낮은 곳으로 흐르는 것입니다.

2.1. 전력 와 전압 상승의 상관관계

배전 계통에서 전압은 변전소에서 말단으로 갈수록 선로의 임피던스로 인해 점차 낮아지는 것이 일반적입니다. 그러나 태양광 발전소가 연계되면, 발전소에서 계통 방향으로 역전력 흐름(Reverse Power Flow)이 발생합니다. 옴의 법칙(\(V = I \times Z\))에 의해, 발전 전류(\(I\))가 선로 임피던스(\(Z\))를 통과하면서 전압 상승(\( \Delta V\))을 유발합니다. 즉, 태양광 발전량이 많을수록, 변전소에서 멀리 떨어진 말단에 위치할수록 계통 전압은 더 크게 상승합니다.

2.2. 계통 임피던스(Impedance)가 전압 변동에 미치는 영향

계통 임피던스는 전압 상승 폭을 결정하는 핵심 변수입니다. 선로의 길이가 길거나, 전선의 굵기가 가늘거나, 접속점이 많을수록 임피던스 값은 커집니다. 임피던스가 높은 계통에 대용량 태양광이 연계되면, 소량의 발전 전류로도 계통 전압이 급격히 상승하여 인버터의 운전 범위를 초과하게 됩니다.

2.3. 인버터 내부 보호 협조(Protection Coordination) 설정값

인버터는 국내 전기설비기술기준 및 한전의 분산형전원 연계기술기준에 따라 계통 전압이 일정 범위를 벗어나면 즉시 멈추도록 설계되어 있습니다. 통상적으로 정격 전압의 110%(예: 220V 기준 242V, 380V 기준 418V)를 초과하면 수 초 이내에 차단(Trip)됩니다. 인버터 OV 에러는 인버터 자체의 고장이 아니라, 이 보호 기능이 정상적으로 작동하여 자신과 계통을 보호하고 있음을 의미합니다.

3. 현장 진단: 발전소 내부 문제인가, 한전 계통 문제인가?

과전압 에러 발생 시 가장 먼저 해야 할 일은 전압 상승의 원인이 발전소 내부(구내 선로, 변압기)에 있는지, 아니면 한전 배전 계통 자체에 있는지를 명확히 구분하는 것입니다.

3.1. 인버터 동작 로그(Log) 및 트렌드 데이터 분석

현장에 방문하기 전, 모니터링 시스템(RTU)을 통해 에러 발생 시점의 AC 전압, 전류, 역률 데이터를 분석해야 합니다. 발전량이 증가함에 따라 AC 전압이 비례하여 상승하다가 한계값에 도달하여 트립되었다면 계통 전압 상승 문제일 확률이 매우 높습니다. 반면, 발전량이 적음에도 불구하고 전압이 높다면 한전 계통 전압 자체가 기본적으로 높게 설정되어 있을 수 있습니다.

3.2. 정밀 전력품질 분석기(PQA)를 이용한 현장 측정

해당 인버터 계통 과전압 관련의 문제는 인버터 동작 로그 데이터를 보고 유추할 수 있습니다.

하지만 상황에 따라 보다 정확한 원인 분석을 요하는 상황이라면, 인버터 로그 데이터 외의 방법을 부가적으로 설명을 드립니다.

전기안전관리자는 정밀 전력품질 분석기(Power Quality Analyzer)를 인버터 AC 출력단 또는 책임분계점(COS)에 설치하여 최소 24시간 이상 전압 변동 추이를 측정해야 합니다. 이를 통해 일사량에 따른 전압 변화량, 최고 전압, 평균 전압 등을 데이터화하여 한전과의 협의 자료로 활용하는 것이 이상적입니다.

하지만 현실적으로 인버터 과전압 에러가 발생한 상황에서 24시간 전압 변동 추이를 측정한다고 발전주에게 양해를 구한다면, 대다수의 발전주는 당장 문제해결을 요구할 것입니다.

⚠️ 주의사항: 멀티미터 측정의 한계

일반적인 디지털 멀티미터(테스터기)로 순간적인 전압을 측정하는 것은 큰 의미가 없습니다. 계통 전압은 부하 상태에 따라 실시간으로 변동하므로, 반드시 시간 흐름에 따른 트렌드를 기록할 수 있는 데이터 로거 기능이 있는 장비를 사용해야 합니다.

3.3. 케이블 전압강하(Voltage Drop) 계산 및 검증

희박하게도 인버터에서 책임분계점까지의 구내 선로 길이가 길거나 전선 굵기가 너무 가늘면, 구내 선로 자체에서 발생하는 전압 상승분이 클 수 있습니다. 설계 도면을 바탕으로 전압강하 계산서를 재검토하여, 구내 선로의 전압 상승률이 기준치(통상 3% 이내)를 초과하는지 확인해야 합니다. 만약 구내 선로 문제라면 전선 굵기 격상(By-pass) 공사가 필요하며, 이는 한전 탭 조정으로 해결할 수 없습니다.

하지만 해당 문제는 설계, 감리, 시공사가 모두 해당 문제를 놓쳐 일어날 수 있는 말 그대로 최악의 상황이라고 보실 수 있습니다.

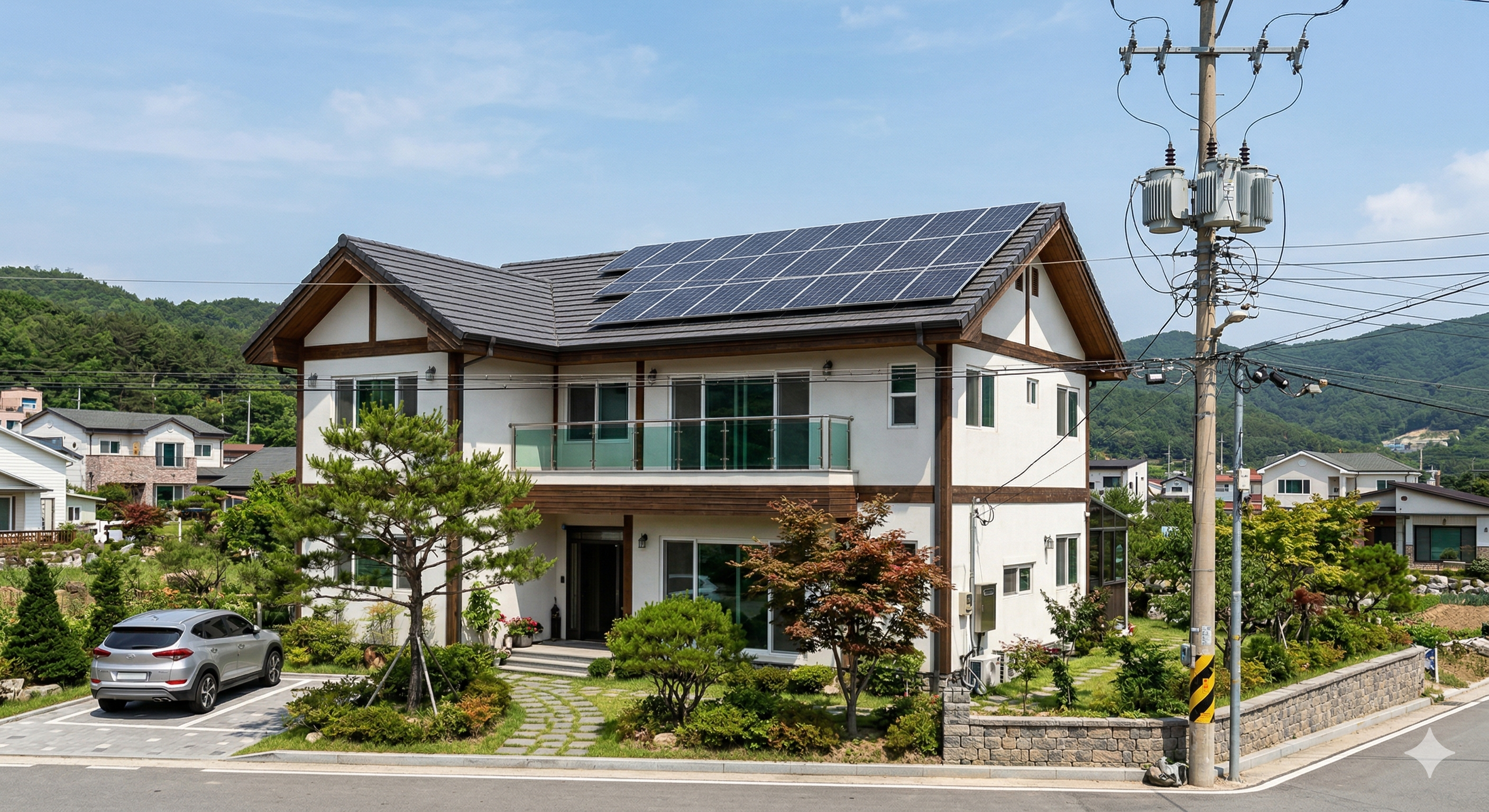

가정용 태양광 발전설비 & 전주 (AI생성 이미지)

4. 솔루션: 한전 주상 변압기 탭 조정(Tap Changing)의 원리와 실제

구내 선로에 문제가 없고, 전력품질 측정 결과 한전 수전 전압 자체가 평소에도 높게(예: 380V 기준 약400V 이상) 유지되어 발전 시 인버터 멈춤이 발생한다면, 최종적인 해결책은 전주에 설치된 한전 주상 변압기의 탭(Tap)을 조정하여 수전 전압의 베이스라인을 낮추는 것입니다.

4.1. 변압기 권수비(Turn Ratio)와 분탭(Tapping)의 개념

변압기는 1차측(고압: 22.9kV)과 2차측(저압: 380V)의 코일 권수비(\(N_1/N_2\))에 의해 전압을 변환합니다(\(V_1/V_2 = N_1/N_2\)). 주상 변압기의 고압측 코일에는 여러 개의 접속점(Tap)이 만들어져 있어, 운전 중에도 권수비를 미세하게 조정할 수 있습니다. 이를 분탭이라고 합니다.

4.2. 탭 조정을 통한 수전 전압 강하 원리

현재 계통 전압이 너무 높다면, 변압기 1차측(고압측) 코일의 턴 수(\(N_1\))를 늘려주는 탭으로 연결을 변경합니다. 1차 전압(\(V_1\))은 고정된 상태에서 \(N_1\)이 커지면, 공식에 의해 2차측 전압(\(V_2\), 우리 발전소 수전 전압)은 낮아지게 됩니다. 통상 1개 탭 조정 시 약 2.5% (~5V) 정도의 전압 강하 효과를 볼 수 있습니다.

4.3. 한전 전압 조정 신청

한전 탭 조정 신청의 정석적인 절차를 공유합니다. 단순히 전화로 민원을 넣는 것보다 공식적인 문서를 통해 논리적으로 접근해야 처리가 빠릅니다.

• 한전 관할 지사 접수: 한전 고객센터(123)를 통해 접수.

한전 탭 조정시, 태양광 발전설비함의 메인 차단기 OFF, 인버터 전원 OFF

5. 변압기 탭 조정 시 반드시 고려해야 할 트레이드오프(Trade-off)

변압기 탭 조정은 전압OV 문제를 해결하는 가장 확실한 방법이지만, 마법의 해결책은 아닙니다. 탭을 낮춘다는 것은 계통의 전압 베이스라인 전체를 아래로 이동시키는 것이므로, 부작용을 반드시 고려해야 합니다.

5.1. 야간 및 경부하시 저전압(Under Voltage) 발생 리스크

주간 발전 시 전압OV를 막기 위해 탭을 과도하게 낮추면, 태양광 발전이 없고 주위 부하(공장, 가구 등)가 많은 야간이나 겨울철 새벽 시간에 수전 전압이 기준치 이하로 떨어지는 저전압(UV) 현상이 발생할 수 있습니다. 이는 발전소 내 관리동 설비의 오작동이나 타 수용가 민원을 유발할 수 있습니다.

5.2. 인버터 운전 가능 전압 범위(OVR/UVR) 재설정 검토

탭 조정을 통해 전압 베이스라인을 낮췄다면, 인버터의 OV 설정값뿐만 아니라 UV(저전압) 설정값도 함께 검토해야 합니다. 한전 계통 전압 협조 범위 내에서 인버터가 불필요하게 UV 에러로 멈추지 않도록, 보호 설정값(보호계전기 27, 59)을 엔지니어링적으로 최적화하는 과정이 수반되어야 할 수도 있습니다.

6. 결론: 선제적 모니터링과 데이터 기반 안전관리의 중요성

태양광 인버터의 계통 과전압 에러는 재생에너지 보급 확대에 따라 필연적으로 발생하는 계통 수용성 문제의 단면입니다. 전기안전관리자는 OV 에러 발생 시 당황하여 인버터를 리셋하는 데 급급할 것이 아니라, 본 가이드에서 제시한 공학적 메커니즘을 이해하고 데이터를 기반으로 원인을 규명해야 합니다.

한전 변압기 탭 조정은 유용한 솔루션이지만, 계통 상황에 대한 정밀한 분석 없이 시행될 경우 또 다른 문제를 야기할 수 있는 양날의 검입니다. 따라서 평소 모니터링 시스템을 통해 AC 전압 추이를 선제적으로 감시하고, 이상 징후 발생 시 전력품질 분석 등 전문적인 진단을 통해 논리적인 근거를 가지고 한전과 협의하는 자세가 필요합니다. 이것이 곧 발전소의 안정적인 운영을 담보하고 사업주의 수익을 보호하는 전문 전기안전관리자의 핵심 역량입니다.
